防静电地砖施工方案(铜带)3000m
更新时间：2019-09-28 12:52:48
1、 一般规定（1）工程采用的防静电瓷砖应具产品合格证书。（2） 工程采用的防静电瓷砖应具有A级耐火性能，且具有抗污、不发尘、高耐磨等...
1、 一般规定
（1）工程采用的防静电瓷砖应具产品合格证书。
（2） 工程采用的防静电瓷砖应具有A级耐火性能，且具有抗污、不发尘、高耐磨等性能。
2、防静电瓷砖施工附料
（1） 防静电瓷砖地面工程结合层的水泥砂浆，其水泥宜采用硅酸盐水泥，强度不应小于3.25级。砂中应不含杂质，其细度模数不应小于0.7，含泥量不应大于3‰。
（2） 防静电瓷砖地面工程结合层材料中的添加剂，应采用体积电阻不大于102Ω·cm的复合导电粉。
（3） 防静电瓷砖地面工程静电接地导电网，宜采用截面不小于0.05㎜×25㎜的铜箔或铝箔。具体施工方法见图表一。
（4） 防静电瓷砖地面工程面层的清洁处理，宜采用温水溶解的浓度为5％～10%的草酸或中性洗涤剂。
（5） 防静电瓷砖地面工程的静电接地，应采用1MΩ的限流电阻器作为限流保护装置。
（6） 防静电瓷砖地面工程接地导电网与保护接地电阻器，应采用接地端子作为连接装置。
3、工程设计和施工
（1） 工程设计
（A） 防静电瓷砖地面工程的设计应符合下列规定：
a 满足防静电地面的使用功能和美观要求，且应符合建筑地面工程有关标准的规定；
b 地面的色调应与室内装修后的整体环境相协调；
c 地面应不起尘、易清洁、避免眩光；
d 地面敷设高度应按实际需要确定(25-30mm)。

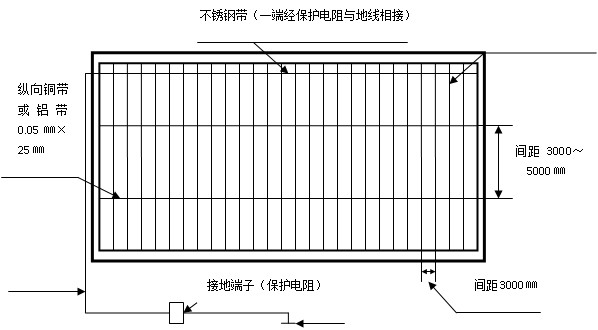

（B） 防静电瓷砖的接地系统应由地板下铜带网、室内接地端子、室外接地线、室外连接装置、限流电阻器、室外入地接地等组成（图1）

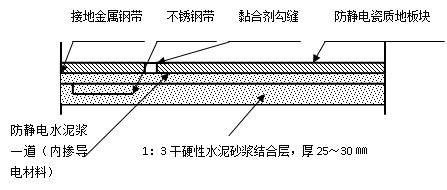

(a)接地金属带布置和接地构造
图4.1.2 防静电瓷质地板接地系统
（3） 静电接地和保护接地、工作接地可共用一组接地地极。静电接地可经限流电阻和连接线与接地极相连。限流电阻的阻值宜为1MΩ。
（4） 防静电瓷砖程的电性能应符合下列要求：
1 地板表面对接地母线的电阻值应达到5×104Ω～1×109Ω。
2 地板表面任意一点的电阻值应达到1×105Ω～1×1010Ω(两极间距900㎜)。
4、 施工准备
4.2.1 地面工程施工前应具有施工平面图和静电接地系统图，并做技术交底。
4.2.2 防静电瓷砖及其工程所用的各种材料，经业主或工程监理单位抽样检测，当符合规定时，方可在工程中使用。
4.2.3 地面垫层、楼面结构层或其上填充层的标高，材料质量、密实度和强度等级均应符合设计要求。当有防水隔离层时，应做透水检验，且表面应平整，必要时可做毛化处理。
4.2.4 所有预埋管道和预埋件均应按设计要求预埋完毕。当有穿过基层的立管时，立管与楼板间的缝隙必须做密封处理，经检验合格并做完隐蔽记录后，防静电瓷砖地面工程方可开工。
4.2.5 用于导电接地网络的接地端子，应按工艺要求预留并设置接地端子箱。当接地端子箱采用金属外壳时，应与接地端子绝缘。
4.2.6 各种工程施工材料、设备、工具和消防器材应配备齐全。
4.2.7 工程施工的环境温度不宜低于5℃。
4.2.8 工程施工人员应分工明确，定岗、定责。应指定专业技术人员按配比向水泥砂浆中加入添加剂（复合导电粉），并应指定专人铺设接地钢筋。
4.2.9 工程施工前，各岗位人员应明确有关的技术要求。在大面积工程施工前，应做样板间。
5、施 工
（1） 防静电瓷砖地面工程应包括基层、结合层、面层和防静电接地系统的施工。
（2） 结合层砂浆宜采用体积比为1：3的干硬性水泥砂浆，厚度宜取25～30㎜，表面应刷一道水泥浆。
（3） 在水泥砂浆结合层中应按配比加入复合导电粉。水泥砂浆和导电粉的重量比为1：0.002。
（4） 在水泥砂浆结合层下铺设接地铜带，纵向间距应采用3000㎜，横向间距应在3000～5000㎜之间。铺设完成后，应采用万用表检测导电铜带或铝带使其全部形成通路，并做好隐蔽工程验收记录。
（5）铜带和铜带交叉处应用焊接，焊接后再用防锈漆粉刷。防止腐蚀和生锈。
（6） 在铺贴前，应预排防静电瓷砖。对防静电瓷砖的规格尺寸、外观质量、色泽等应进行预选。
（7） 铺贴时应保持水平***位，用橡皮锤轻击使其与砂浆粘结紧密，并调整其表面平整度和缝宽。
（8） 在水泥砂浆结合层上铺贴防静电瓷砖时，瓷砖底面应洁净。瓷砖块与瓷砖之间应安设计要求设缝。板块靠墙处应紧密贴合，不得采用砂浆填缝。
（9） 瓷砖勾缝应采用同品种、同强度等级、同颜色的水泥或其它高品质的勾缝材料，并做好养护和保护。在洁净厂房中勾缝，应采用不发尘的勾缝材料。
（10） 用瓷砖铺设的地面应平整，线路顺直，镶嵌正确。瓷砖与结合层间应粘贴紧密，无空鼓。
（11）瓷砖的拼缝宽度应符合设计要求。当设计未规定时，拼缝宽度不宜大于2㎜。
（12） 防静电瓷砖铺设后，表面应覆盖织物并保持湿润，养护时间不应少于7d。待结合层的水泥砂浆抗压强度达到要求后，可用清水或5％～10％的草酸或中性洗涤剂溶液进行清洗，使表面洁净。
（13） 待瓷砖表面干燥后，应按要求进行接地连接。
（14） 静电接地系统的室外接地部分宜做成独立接地；对不具备条件的场地，可接在接地母线上。接地极的数量视土壤地质条件而定，室外接地电阻不应大于10Ω。
（15）当静电接地和防雷接地、直流工作接地、交流工作接地、安全保护接地共用一个接地时，系统接地电阻应小于1Ω，且在防雷接地支路以外，静电和其它接地支路应安装防雷击敏感电阻器，以******安全。
6 竣工检测和验收
（1） 防静电瓷砖地面铺设7～10d后，方可进行工程检验和验收。
（2） 承接防静电瓷砖地面工程的检测单位，应具有国家认可的出具相应测试报告的资质，或由工程业主设计单位和监理单位三方共同进行检测。
（3） 表面电阻和系统电阻性能的测试，除应符合本规程的规定外，尚应符合现行行业标准《电子产品制造防静电系统检测方法》SJ/T 10694的要求，检测仪器应事先校验。质量验收应按现行国家标准《建筑地面工程施工质量验收规范》GB 50209的规定执行。
（4） 防静电瓷砖地面工程的测试环境应符合表6.1的规定。
表6.1 测试环境要求
（5） 防静电瓷砖地面的外观应符合下列要求：
（a） 瓷砖的图案清晰、色泽均匀，无裂纹、掉角和缺楞等缺陷；
（b） 地面应平整、洁净、周边顺直；
（c）瓷砖与结合层的粘接必须牢固，无空鼓。
（6） 当防静电瓷砖地面工程经检测符合防静电条件的要求，并提交下列文件资料后，应予以验收：
（a） 设计图纸和文件、洽商记录；
（b） 瓷砖出厂合格证明及送检测试验报告；
（c） 隐蔽工程验收文件；
（d） 施工单位自检记录；
（e） 现场检测报告。
7、维护保养
（1） 在使用防静电瓷砖时，严禁用坚硬利器砸压和高温物体直接接触，应避免受油类和强腐蚀性化学物质污损。
（2） 在使用防静电瓷砖时，应经常保持面层清洁，可用吸尘器或半湿拖布（不滴水）清洁地面。
（3） 每年定期对地面进行静电电阻测试，并检验接地系统是否良好
（1）工程采用的防静电瓷砖应具产品合格证书。
（2） 工程采用的防静电瓷砖应具有A级耐火性能，且具有抗污、不发尘、高耐磨等性能。
2、防静电瓷砖施工附料
（1） 防静电瓷砖地面工程结合层的水泥砂浆，其水泥宜采用硅酸盐水泥，强度不应小于3.25级。砂中应不含杂质，其细度模数不应小于0.7，含泥量不应大于3‰。
（2） 防静电瓷砖地面工程结合层材料中的添加剂，应采用体积电阻不大于102Ω·cm的复合导电粉。
（3） 防静电瓷砖地面工程静电接地导电网，宜采用截面不小于0.05㎜×25㎜的铜箔或铝箔。具体施工方法见图表一。
（4） 防静电瓷砖地面工程面层的清洁处理，宜采用温水溶解的浓度为5％～10%的草酸或中性洗涤剂。
（5） 防静电瓷砖地面工程的静电接地，应采用1MΩ的限流电阻器作为限流保护装置。
（6） 防静电瓷砖地面工程接地导电网与保护接地电阻器，应采用接地端子作为连接装置。
3、工程设计和施工
（1） 工程设计
（A） 防静电瓷砖地面工程的设计应符合下列规定：
a 满足防静电地面的使用功能和美观要求，且应符合建筑地面工程有关标准的规定；
b 地面的色调应与室内装修后的整体环境相协调；
c 地面应不起尘、易清洁、避免眩光；
d 地面敷设高度应按实际需要确定(25-30mm)。
（B） 防静电瓷砖的接地系统应由地板下铜带网、室内接地端子、室外接地线、室外连接装置、限流电阻器、室外入地接地等组成（图1）
(a)接地金属带布置和接地构造
（3） 静电接地和保护接地、工作接地可共用一组接地地极。静电接地可经限流电阻和连接线与接地极相连。限流电阻的阻值宜为1MΩ。
（4） 防静电瓷砖程的电性能应符合下列要求：
1 地板表面对接地母线的电阻值应达到5×104Ω～1×109Ω。
2 地板表面任意一点的电阻值应达到1×105Ω～1×1010Ω(两极间距900㎜)。
4、 施工准备
4.2.1 地面工程施工前应具有施工平面图和静电接地系统图，并做技术交底。
4.2.2 防静电瓷砖及其工程所用的各种材料，经业主或工程监理单位抽样检测，当符合规定时，方可在工程中使用。
4.2.3 地面垫层、楼面结构层或其上填充层的标高，材料质量、密实度和强度等级均应符合设计要求。当有防水隔离层时，应做透水检验，且表面应平整，必要时可做毛化处理。
4.2.4 所有预埋管道和预埋件均应按设计要求预埋完毕。当有穿过基层的立管时，立管与楼板间的缝隙必须做密封处理，经检验合格并做完隐蔽记录后，防静电瓷砖地面工程方可开工。
4.2.5 用于导电接地网络的接地端子，应按工艺要求预留并设置接地端子箱。当接地端子箱采用金属外壳时，应与接地端子绝缘。
4.2.6 各种工程施工材料、设备、工具和消防器材应配备齐全。
4.2.7 工程施工的环境温度不宜低于5℃。
4.2.8 工程施工人员应分工明确，定岗、定责。应指定专业技术人员按配比向水泥砂浆中加入添加剂（复合导电粉），并应指定专人铺设接地钢筋。
4.2.9 工程施工前，各岗位人员应明确有关的技术要求。在大面积工程施工前，应做样板间。
5、施 工
（1） 防静电瓷砖地面工程应包括基层、结合层、面层和防静电接地系统的施工。
（2） 结合层砂浆宜采用体积比为1：3的干硬性水泥砂浆，厚度宜取25～30㎜，表面应刷一道水泥浆。
（3） 在水泥砂浆结合层中应按配比加入复合导电粉。水泥砂浆和导电粉的重量比为1：0.002。
（4） 在水泥砂浆结合层下铺设接地铜带，纵向间距应采用3000㎜，横向间距应在3000～5000㎜之间。铺设完成后，应采用万用表检测导电铜带或铝带使其全部形成通路，并做好隐蔽工程验收记录。
（5）铜带和铜带交叉处应用焊接，焊接后再用防锈漆粉刷。防止腐蚀和生锈。
（6） 在铺贴前，应预排防静电瓷砖。对防静电瓷砖的规格尺寸、外观质量、色泽等应进行预选。
（7） 铺贴时应保持水平***位，用橡皮锤轻击使其与砂浆粘结紧密，并调整其表面平整度和缝宽。
（8） 在水泥砂浆结合层上铺贴防静电瓷砖时，瓷砖底面应洁净。瓷砖块与瓷砖之间应安设计要求设缝。板块靠墙处应紧密贴合，不得采用砂浆填缝。
（9） 瓷砖勾缝应采用同品种、同强度等级、同颜色的水泥或其它高品质的勾缝材料，并做好养护和保护。在洁净厂房中勾缝，应采用不发尘的勾缝材料。
（10） 用瓷砖铺设的地面应平整，线路顺直，镶嵌正确。瓷砖与结合层间应粘贴紧密，无空鼓。
（11）瓷砖的拼缝宽度应符合设计要求。当设计未规定时，拼缝宽度不宜大于2㎜。
（12） 防静电瓷砖铺设后，表面应覆盖织物并保持湿润，养护时间不应少于7d。待结合层的水泥砂浆抗压强度达到要求后，可用清水或5％～10％的草酸或中性洗涤剂溶液进行清洗，使表面洁净。
（13） 待瓷砖表面干燥后，应按要求进行接地连接。
（14） 静电接地系统的室外接地部分宜做成独立接地；对不具备条件的场地，可接在接地母线上。接地极的数量视土壤地质条件而定，室外接地电阻不应大于10Ω。
（15）当静电接地和防雷接地、直流工作接地、交流工作接地、安全保护接地共用一个接地时，系统接地电阻应小于1Ω，且在防雷接地支路以外，静电和其它接地支路应安装防雷击敏感电阻器，以******安全。
6 竣工检测和验收
（1） 防静电瓷砖地面铺设7～10d后，方可进行工程检验和验收。
（2） 承接防静电瓷砖地面工程的检测单位，应具有国家认可的出具相应测试报告的资质，或由工程业主设计单位和监理单位三方共同进行检测。
（3） 表面电阻和系统电阻性能的测试，除应符合本规程的规定外，尚应符合现行行业标准《电子产品制造防静电系统检测方法》SJ/T 10694的要求，检测仪器应事先校验。质量验收应按现行国家标准《建筑地面工程施工质量验收规范》GB 50209的规定执行。
（4） 防静电瓷砖地面工程的测试环境应符合表6.1的规定。
表6.1 测试环境要求
| 项 目 | 施工验收 |
| 温 度 | 15~35℃ |
| 相对湿度 | 45%~70% |
| 大气压力 | 86~106KPa |
（a） 瓷砖的图案清晰、色泽均匀，无裂纹、掉角和缺楞等缺陷；
（b） 地面应平整、洁净、周边顺直；
（c）瓷砖与结合层的粘接必须牢固，无空鼓。
（6） 当防静电瓷砖地面工程经检测符合防静电条件的要求，并提交下列文件资料后，应予以验收：
（a） 设计图纸和文件、洽商记录；
（b） 瓷砖出厂合格证明及送检测试验报告；
（c） 隐蔽工程验收文件；
（d） 施工单位自检记录；
（e） 现场检测报告。
7、维护保养
（1） 在使用防静电瓷砖时，严禁用坚硬利器砸压和高温物体直接接触，应避免受油类和强腐蚀性化学物质污损。
（2） 在使用防静电瓷砖时，应经常保持面层清洁，可用吸尘器或半湿拖布（不滴水）清洁地面。
（3） 每年定期对地面进行静电电阻测试，并检验接地系统是否良好
